武漢巖土所巖石超低頻循環荷載蠕變?cè)囼?yàn)系統研發取得進展
在鹽巖層中建設鹽穴儲氣庫與壓縮空氣儲能電站是我國地下儲能領域重點發展方向。在鹽穴儲氣庫和壓氣儲能電站運行過程中，隨著注采作業的進行，鹽穴內部壓力呈現周期性升降變化，導致圍巖長期承受循環載荷作用（圖1）。當前巖石蠕變?cè)囼?yàn)機主要可分為電液伺服蠕變?cè)囼?yàn)機和重力加載蠕變?cè)囼?yàn)機。前者在開展長期蠕變?cè)囼?yàn)時，易受到斷電和電子元器件損壞等影響導致試驗中斷或失敗，后者一般只能實現恒定的單軸加載，難以提供連續變化的三軸循環荷載，兩種類型的蠕變?cè)囼?yàn)機在開展低頻率循環加載蠕變?cè)囼?yàn)時都有明顯的局限性。因此，研發新型蠕變?cè)囼?yàn)系統已迫在眉睫。

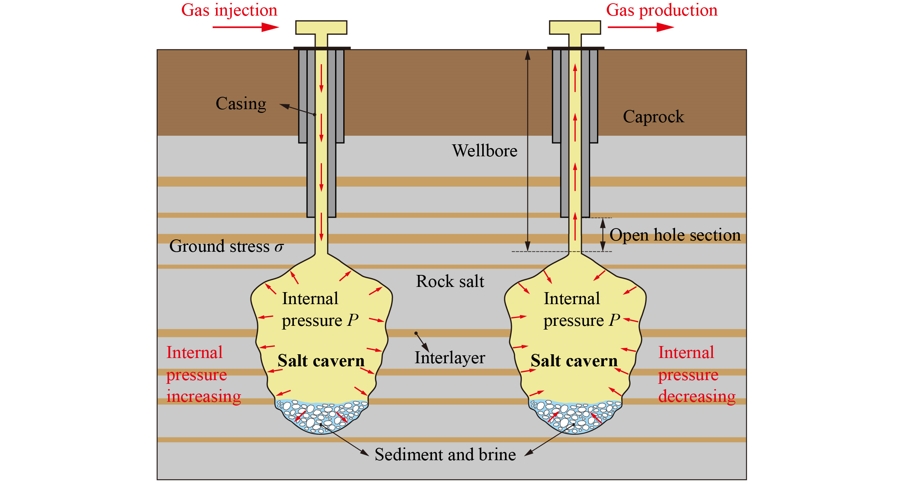

圖1 儲能鹽穴注氣和采氣過程示意圖
對此，武漢巖土所油氣中心科研團隊研發了巖石超低頻循環荷載蠕變?cè)囼?yàn)系統（圖2），該系統由五個主要部分組成：荷載發生系統、三軸壓力室、應力應變監測系統、計算機和自動補排油系統。試驗系統采用重力驅動式“動靜結合”加載技術。通過固定砝碼實現恒定靜載，可移動砝碼生成循環動載，有效突破了傳統電液伺服系統和重力加載方式在長周期循環試驗中的技術限制。此試驗系統具有控制性能好、自動化程度高、試驗精度高、穩定性好等諸多優點，最大的優點是在開展長期的蠕變?cè)囼?yàn)中具有極高的穩定性，同時支持自定義循環荷載的波形和循環周期。

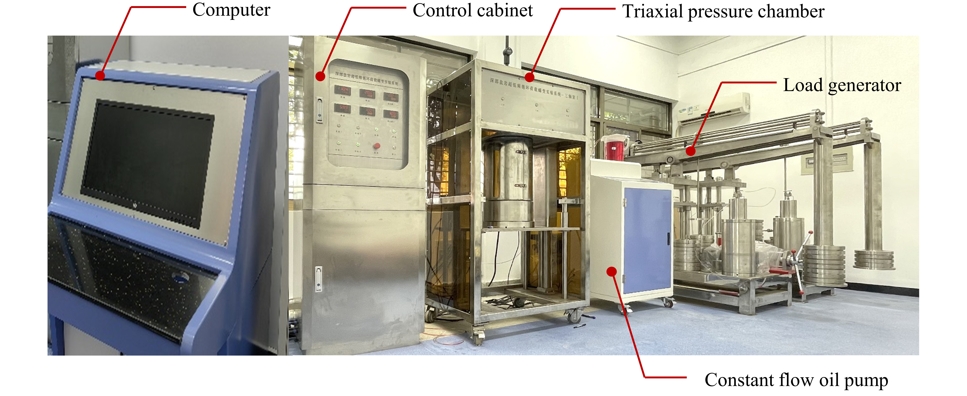

圖2 巖石超低頻循環荷載蠕變?cè)囼?yàn)系統
該系統具有以下功能和特點：
1. 動（循環）靜（恒定）結合加載
本系統采用創新的動靜結合加載機制，支持恒溫恒壓蠕變?cè)囼?yàn)、循環軸壓蠕變?cè)囼?yàn)、循環圍壓蠕變?cè)囼?yàn)和循環溫度蠕變?cè)囼?yàn)。系統通過優化循環控制效能，集成多種標準荷載波形（如正弦波、三角波等），并支持用戶自定義波形配置，可充分滿足工程實踐與基礎理論研究的多樣化需求。
2. 高精度大變形監測系統
配備大量程位移傳感系統，軸向位移測量范圍達75 mm，分辨率優于0.2% F.S。環向位移采用4通道LVDT串聯測量技術，單通道量程25 mm，環向總測量范圍擴展至100 mm，可精準捕獲軟巖類材料的大變形特征。
3. 系統可靠性與長期穩定性
基于砝碼重力加載原理，徹底規避傳統電液伺服系統在長期試驗中因斷電、電子元件故障或控制軟件異常導致的載荷失效風險。低功耗系統設計配合工業級不間斷電源（UPS），可確保在72小時斷電工況下試驗數據連續性與完整性，系統平均無故障時間超過5000小時。

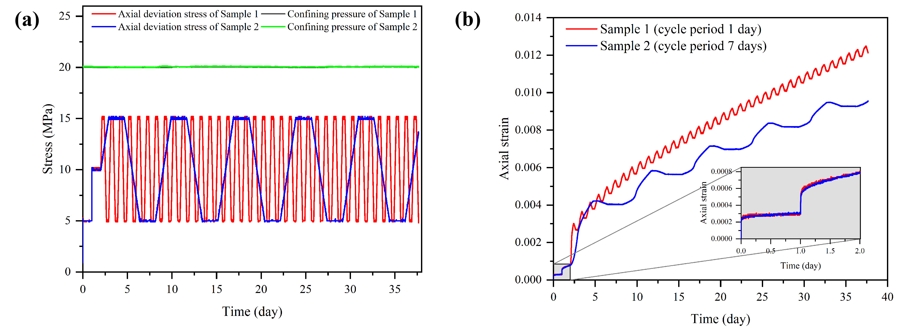

圖3 (a)循環周期為1天和7天的低頻循環荷載蠕變?cè)囼?yàn)應力曲線; (b) 循環載荷蠕變?cè)囼?yàn)中試樣的蠕變曲線
利用該試驗系統開展了周期為1天和7天的低頻循環荷載蠕變?cè)囼?yàn)，對加載能力、加載穩定性和溫控穩定性進行了驗證。該試驗系統已在江蘇淮安鹽穴儲氣庫、河南平頂山鹽穴儲氣庫等儲能工程中成功應用，準確、高效地提供了相關參數，有力支撐了相關工程的設計、施工、運行。

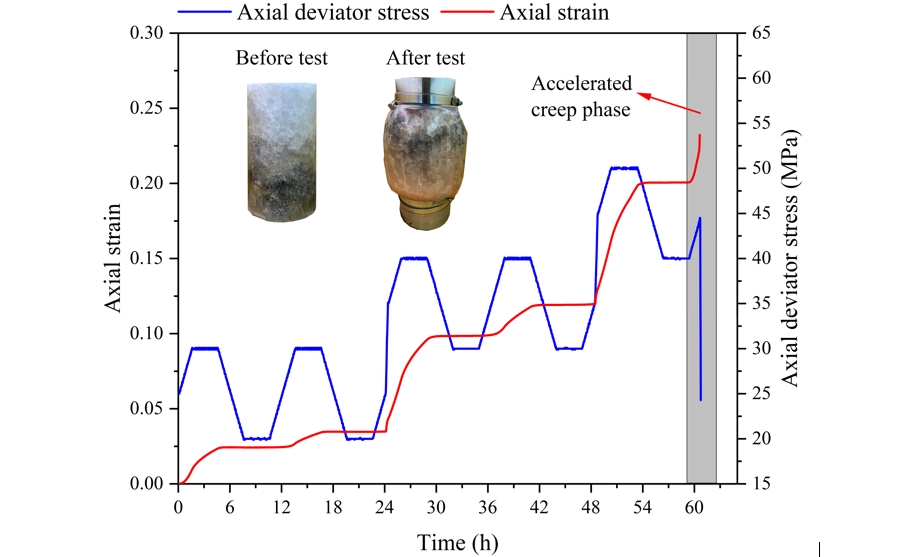

圖4 多級循環加載蠕變?cè)囼?yàn)中的應力路徑與軸向應變曲線
研究成果發表于一區TOP期刊Journal of Rock Mechanics and Geotechnical Engineering，并申請發明專利2項。研究工作得到了國家自然科學基金面上項目（52374069）、國家自然科學基金優秀青年科學基金項目（52122403）和中國科學院青年創新促進會項目（Y2023089）等項目資助。
論文鏈接：https://www.sciencedirect.com/science/article/pii/S1674775525000356
（作者：李銀平 董志凱 施錫林）
